Полное руководство по домашней электрике: монтаж, подключение и мелкий ремонт своими руками
Большинство бытовых задач по электрике — от замены искрящей розетки до штробления стен и навески сложной люстры — не требуют вызова мастера, если понимать логику работы сети и строго соблюдать правила безопасности.
Главное здесь — аккуратность, правильный инструмент и соблюдение технологии соединений.
1. Техника безопасности и диагностика цепи
Любая работа с электричеством начинается не с отвертки, а с отключения питания.
Правила безопасности

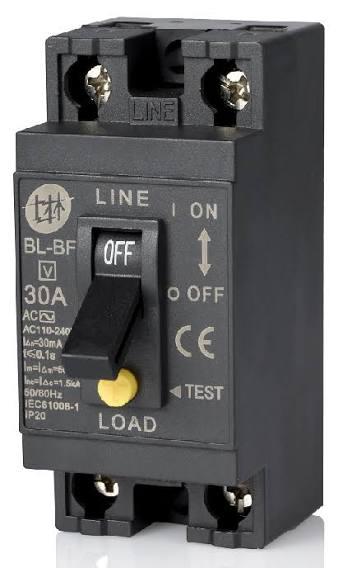

Полное обесточивание: перед началом работ выкрутите пробки, нажмите кнопку автоматического предохранителя или опустите вниз все рычаги автоматов в щитке.
Проверка исправности инструмента: изоляция на рукоятках пассатижей, кусачек и отверток не должна иметь трещин и сколов. Защитные очки обязательны при штроблении и бурении.
Запрет на воду: никогда не тушите горящую проводку водой.
Контакт: никогда не касайтесь одновременно двух оголенных проводников.
Проверка отсутствия напряжения
Индикаторная отвертка: перед работой проверьте ее на заведомо исправной розетке под напряжением, прижав палец к металлическому шунтовому контакту на торце.
Проверку проводите при не слишком ярком свете, чтобы отчетливо видеть свечение неоновой лампы.
На рабочей линии фаза должна определяться только на одном выводе.
На втором выводе (ноль) и на контактах заземления фаза должна отсутствовать.

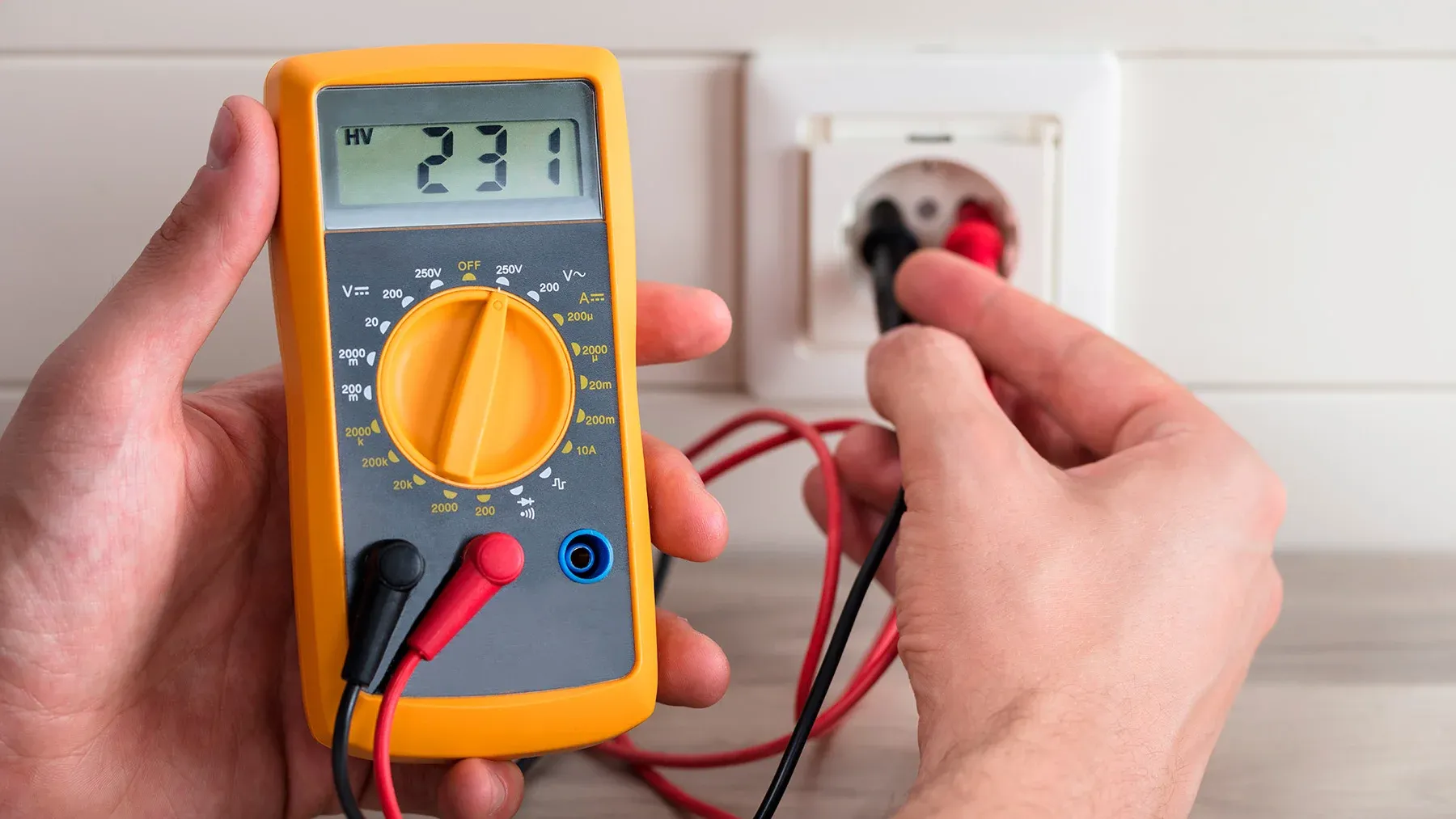

Мультиметр: выставьте прибор в режим измерения переменного напряжения (ACV / ~750V или ~200V) и замерьте потенциал между контактами.
Показания «000» говорят об отсутствии напряжения между щупами. Однако это не гарантирует отсутствие фазы: при обрыве нулевого провода фаза на контакте останется, а прибор покажет ноль.
Поэтому проверка индикаторной отверткой надежнее.
2. Базовые навыки: зачистка, соединение и изоляция проводов
Качественный контакт предотвращает нагрев, искрение и возгорание.
Снятие изоляции
Монтажным ножом: кабель укладывают на ровную поверхность. Внешнюю оболочку надрезают вдоль без сильного нажима, чтобы не прорезать изоляцию внутренних жил, затем раздвигают оболочку и срезают излишки.
Изоляцию с внутренних жил снимают, располагая лезвие под малым углом к медной жиле (как при затачивании карандаша), избегая круговых поперечных надрезов, которые приводят к перелому жилы.
Стриппером (съемником изоляции): инструмент ускоряет работу. Достаточно выбрать калиброванное отверстие под диаметр жилы и сжать рукоятки.

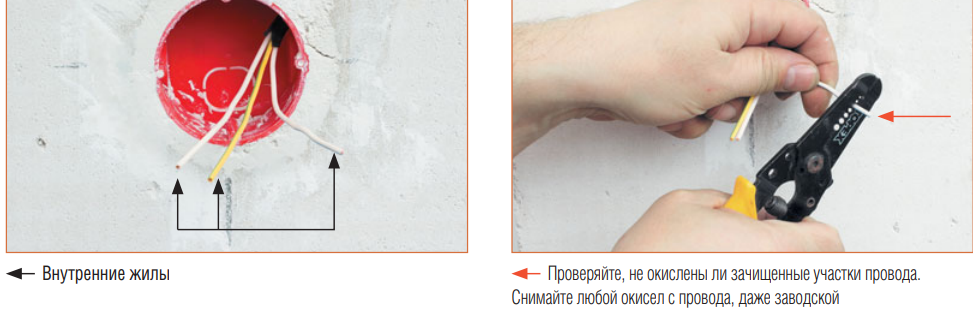

Перед монтажом с зачищенных жил обязательно удаляют любой налет и окислы до чистого металла.
Способы соединения и изоляции
Виниловая изолента (ПВХ):
Матерчатая лента не защищает от влаги, поэтому предпочтительна виниловая.
Намотку начинают с изолированной части кабеля (на 1–1,5 см до оголенного участка), плотно натягивая ленту и двигаясь к концу скрутки.
На конце делают запас ленты около 1 см, сгибают его вдоль скрутки и наматывают ленту вторым слоем в обратном направлении.
Термоусадочный кембрик (термоусадка):
Отрезают трубку с запасом: она должна быть на 2 см длиннее оголенного участка (по 1 см захода на изоляцию и свободного выступа).
Надевают на скрутку и равномерно прогревают строительным феном или зажигалкой.
Пока кембрик горячий, выступающий кончик сжимают плоскогубцами — пластик сплавляется и наглухо герметизирует стык.
Опрессовка гильзами:
Метод дает быстрое и прочное соединение.

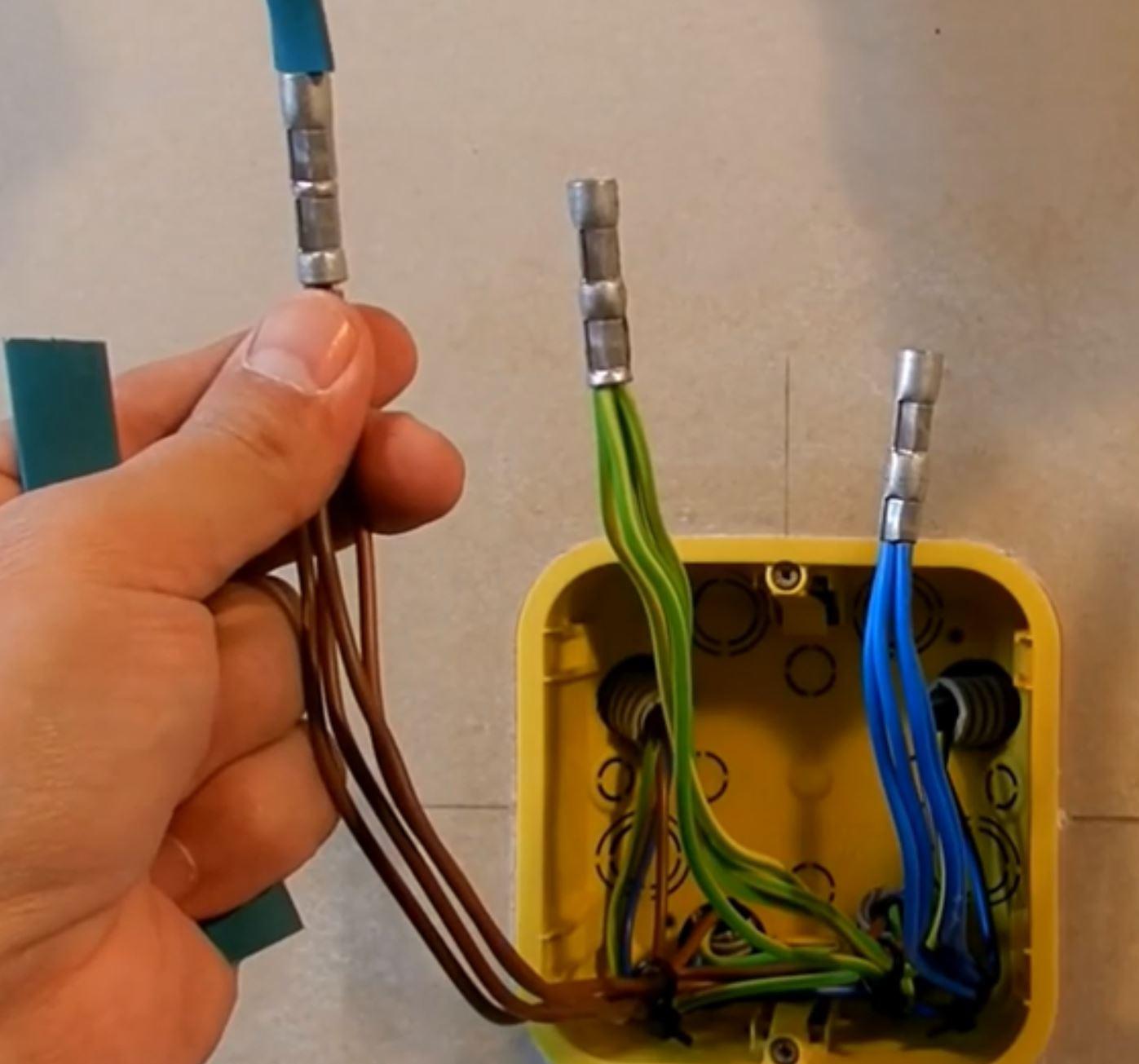

Жилы зачищают на 8 мм, вставляют в гильзу соответствующего сечения (маркируется цветом) так, чтобы изоляция не попала под металл, а медь не торчала наружу.
Обжимают специальными пресс-клещами. Люфт жил недопустим.
Колпачки СИЗ (соединительные изолирующие зажимы):
Концы проводов зачищают на 3–4 см (для сечений 1,5–2,5 мм²).
Складывают жилы крест-накрест, скручивают пальцами, затем докручивают пассатижами до плотного прилегания витков (скрутка должна захватывать и около 1 см изолированного участка).
Кончик скрутки подравнивают кусачками.

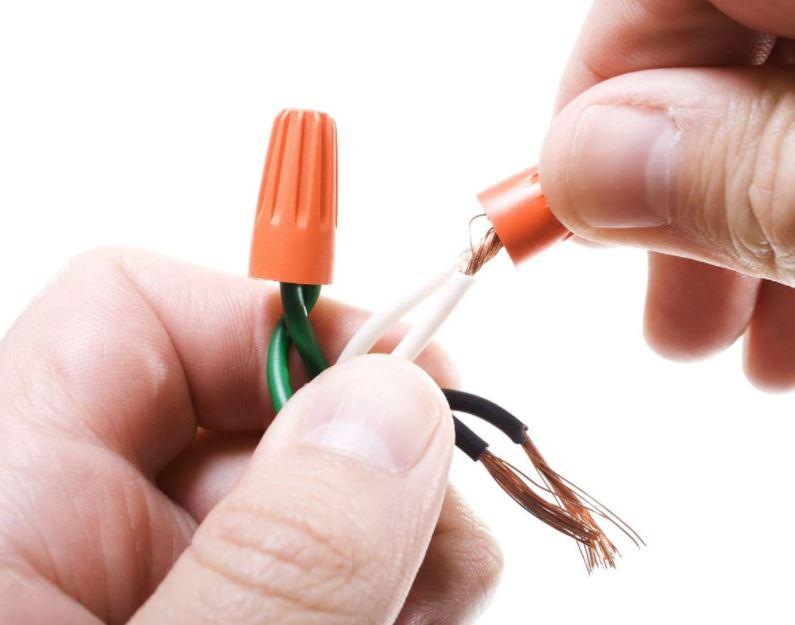

СИЗ наворачивают по часовой стрелке с усилием до упора. Для защиты внутренней пружины от коррозии во влажных зонах основание колпачка дополнительно герметизируют изолентой.
3. Монтаж скрытой проводки
Скрытая разводка эстетична, но требует трудоемкой подготовки стен. Ее оптимально выполнять до финишного оштукатуривания.
Нормы трассировки и штробления
Штробы прокладывают строго вертикально или горизонтально; диагональные трассы запрещены.
Горизонтальные борозды делают на расстоянии не менее 150 мм от потолка.
Вертикальные борозды — не ближе 100 мм от углов комнат, оконных и дверных проемов.
Расстояние до параллельно идущих газовых труб — минимум 400 мм.
Максимальная длина горизонтальной штробы на несущей стене не должна превышать 3000 мм.
Установка подрозетников и укладка кабеля в бетон/кирпич
Разметка: определяют центр группы розеток, отступают 3 см вниз и чертят горизонтальную опорную линию под уровень.
Прикладывают подрозетники, совмещая метки, и обводят контур (на бетоне — маркером или карандашом, на штукатурке — восковым мелком).

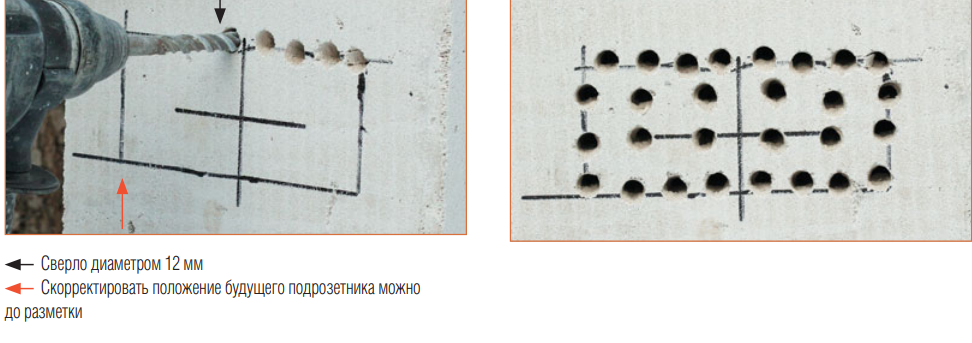

Выборка ниши перфоратором: по контуру сверлом 12 мм высверливают отверстия с шагом 20 мм. Внутри контура делают несколько вспомогательных отверстий, после чего насадкой-лопаткой в режиме удара выбивают перемычки.

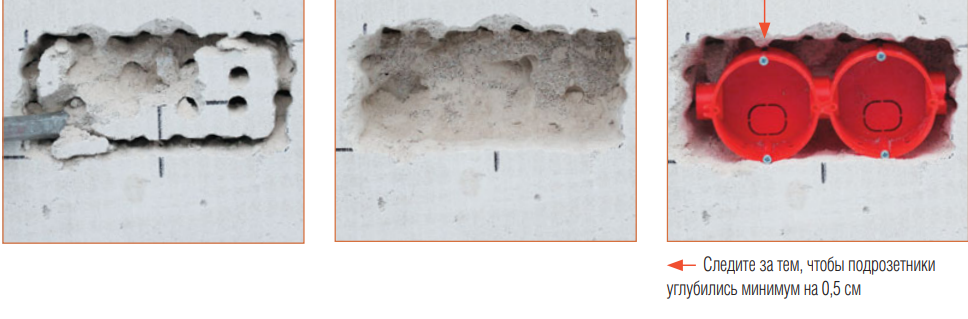

Глубина ниши должна быть такой, чтобы блок утапливался минимум на 5 мм глубже плоскости стены.
Штроба под провод: размечают линию, высверливают цепочку отверстий диаметром 12 мм на глубину от 20 мм и скалывают перемычки лопаткой.
Вмазывание подрозетников: нишу обеспыливают кистью и смачивают водой. Замешивают строительный гипс (алебастр) или гипсовую штукатурку, наносят смесь в углубление, вдавливают блок подрозетников и выставляют его строго по уровню.
Излишки гипса убирают шпателем, освобождая крепежные отверстия и каналы для ввода кабеля.
Фиксация кабеля: провод заводят в подрозетник, укладывают в штробу, фиксируют точечными гипсовыми примазками, а после схватывания замазывают штробу заподлицо со стеной широким шпателем.
Монтаж подрозетников в гипсокартон
Размечают центры отверстий: расстояние между центрами соседних подрозетников составляет ровно 70 мм (по 3,5 см в стороны от центральной линии).
Отверстия высверливают коронкой по гипсокартону диаметром 67 мм на малых оборотах дрели, чтобы не сорвать центровку.
Ножом зачищают края отверстий от заусенцев.
Подрозетник вставляют в отверстие и затягивают винты фиксирующих металлических лапок без чрезмерного усилия, чтобы не раскрошить гипсовый сердечник плиты.
Сращивание старой и новой проводки в стене
Если приходится наращивать кабель внутри подрозетника, жилы зачищают на 3–4 см, скручивают строго по цветам, стягивают пассатижами, обрезают излишек и закрывают колпачками СИЗ.
Соединения укладывают на дно коробки, закрывают кружком из электрокартона и заштукатуривают.
4. Установка розеток и выключателей
Одиночные розетки и блоки
Подготовка жил: для винтовых зажимов жилы зачищают на 5–6 мм, для самозажимных клемм — на 10 мм.
Одиночная розетка: фазный и нулевой проводники подключают к боковым клеммам, заземление (желто-зеленый провод) — к центральной заземляющей скобе. Механизм крепят в подрозетнике винтами или распорными лапками, выравнивают по уровню и закрывают лицевой панелью.

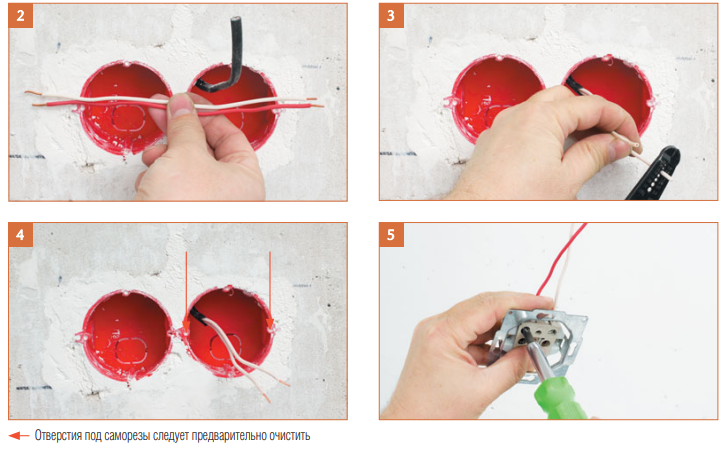

Блок розеток (шлейф): между соседними подрозетниками прорезают сквозной канал. Готовят перемычки из провода длиной 18–20 см. Подключают первую розетку, параллельно заводя перемычки на вторую.
Важно следить, чтобы фаза и ноль приходили на соответствующие раздельные клеммы следующей розетки во избежание короткого замыкания. Блоки до 6 штук монтируют под единую декоративную рамку.
Выключатели
Выключатель всегда устанавливается в разрыв фазного провода, а не нуля.
Одноклавишный: клавишу и декоративную рамку аккуратно снимают. Мультиметром в режиме прозвонки определяют ориентацию механизма (замыкание цепи при нажатии вверх). Подключают фазный провод и отходящий провод на светильник.
Двухклавишный: находят общий входной контакт (к нему подключается питающая фаза) и два отходящих направления на группы ламп. Механизм фиксируют по уровню, защелкивают рамку и устанавливают клавиши.
Проходной выключатель: мультиметром находят перекидной контакт. К среднему контакту первого выключателя подводят фазу, а к среднему контакту второго — провод, идущий к светильнику.
Две оставшиеся клеммы первого выключателя соединяют двумя жилами с соответствующими свободными клеммами второго.
5. Монтаж открытой проводки
Открытый монтаж незаменим в деревянных домах, подсобных помещениях, мастерских или при необходимости добавить электроточку без штробления стен.
Монтаж на скобы и Т-крепежи: кабель крепят пластиковыми скобами с гвоздями по разметке. Для бетона используют пластиковые Т-крепежи: под них предварительно бурят отверстия, затем забивают ножку крепежа в стену, фиксируя провод боковыми лапками.
Прокладка в металлорукаве: применяется для защиты от механических повреждений и повышения пожаробезопасности деревянных стен. Конец кабеля заостряют кусачками или крепят к штатной стальной протяжке. Протягивают кабель по ходу внутренней навивки рукава (со стороны, напоминающей воронку). Рукав крепят к стене металлическими скобами.
Кабель-каналы (короба):
Короба монтируют с шагом крепежа не более 50 см.
Стыки и углы подрезают в стусле ножовкой по металлу с мелким зубом.
Для поворота под 90° на одном отрезке срезают боковую стенку на ширину короба, а на ответном — часть основания.
Крышки нарезают со смещением относительно стыков самого короба (целая крышка перекрывает место соединения двух каналов), что придает трассе дополнительную жесткость.
Наружные розетки и комбинированные блоки

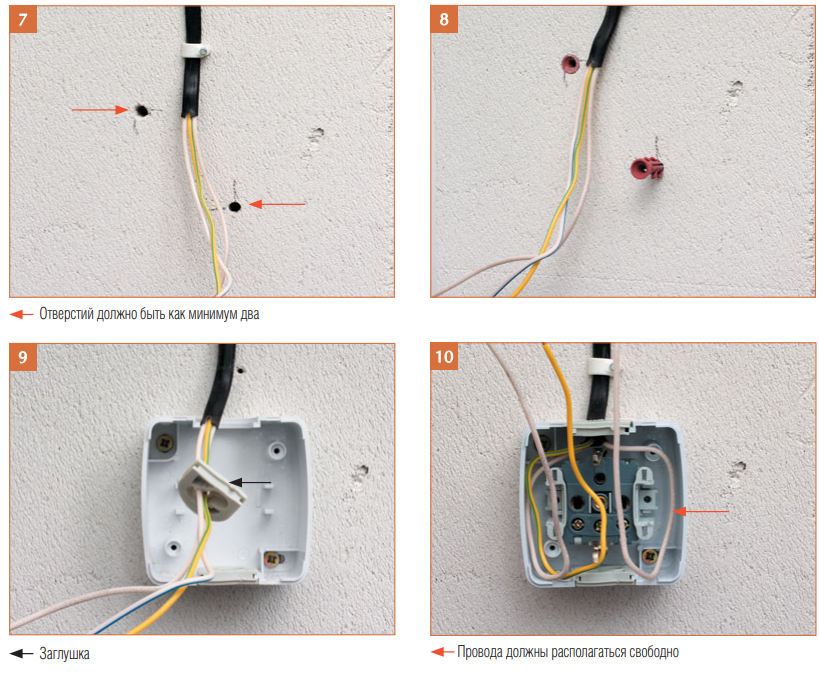

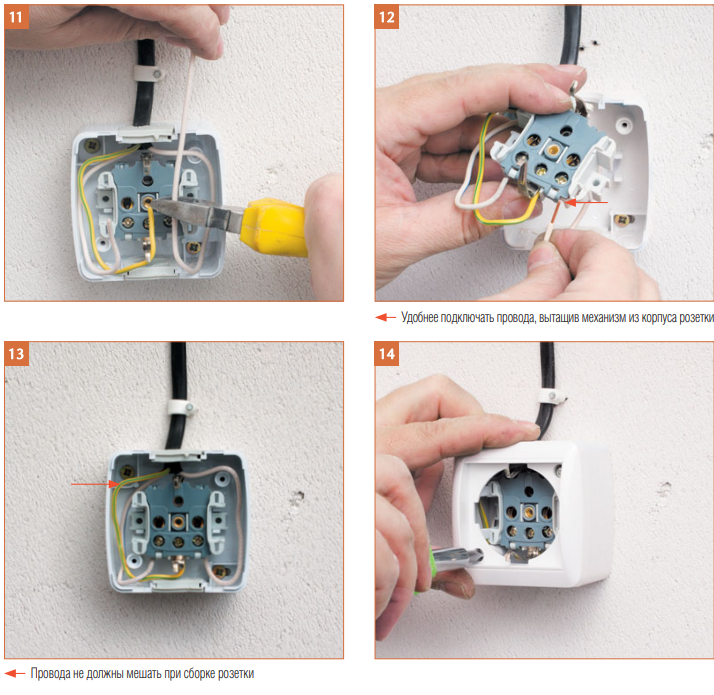

Корпус наружной розетки крепят к стене дюбель-гвоздями (минимум в двух точках).
В резиновой или пластиковой заглушке прорезают отверстие под кабель, заводят провод, обрезают излишки, подключают механизм и прикручивают защитную крышку.
В комбинированных блоках («розетка + выключатель») фаза заводится на розетку, а от нее на вход выключателя ставится короткая изолированная перемычка.
Ноль и заземление подключаются напрямую к клеммам розетки, а отходящая фаза с выключателя направляется к светильнику.
6. Решение частых аварийных ситуаций
Ремонт поврежденного шнура
Кабель обесточивают и вырезают поврежденный сегмент. Внешнюю оболочку снимают на 3–4 см с каждой стороны.
Чтобы место ремонта не получилось слишком толстым и исключался риск короткого замыкания, скрутки жил делают со смещением относительно друг друга (ступенчато).
Жилы плотно скручивают, обязательно пропаивают паяльником с канифолью и припоем, после чего изолируют каждый провод отдельно и закрывают общим слоем термоусадки или изоленты.
Замена антенного телевизионного штекера
Если экран «снежит», старый штекер срезают.
Внешнюю оболочку коаксиального кабеля аккуратно снимают на 1 см, не повредив оплетку экрана. Фольгу и волоски экрана отгибают назад и скручивают в плотный пучок.
Изоляцию центральной жилы надрезают (отступив 2–3 мм от экрана) и снимают, зачищая медь от окислов.
Накручивают первую резьбовую часть F-разъема поверх отогнутого экрана, затем навинчивают вторую часть штекера так, чтобы центральная жила вошла в приемное отверстие. Замыкание даже одного тонкого волоска экрана на центральную жилу полностью глушит сигнал.
Сборка и ремонт удлинителя
Разбирают корпус вилки и колодки розеток.
Кабель зачищают, многожильные проводники обязательно скручивают и пропаивают (либо опрессовывают наконечниками НШВИ).

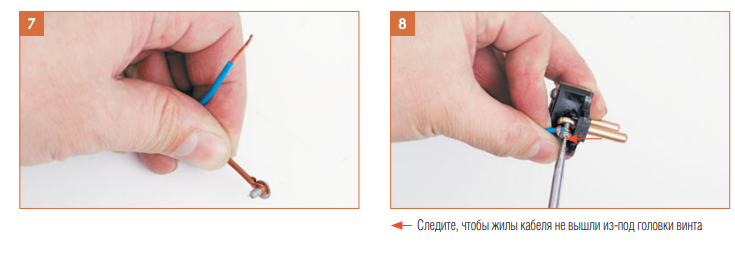

На штырях вилки провод сгибают кольцом под крепежный винт и плотно затягивают.
Вводную часть кабеля фиксируют штатной прижимной планкой внутри корпуса вилки и розетки, чтобы при рывках нагрузка не передавалась на контактные клеммы.
